登機橋的機械結構分析

中國產業研究報告網訊：

    內容提要：接機平臺是和飛機相連接的設備，它能旋轉來適合飛機機身曲線。在接機平臺艙里，有精確控制各種運動的操作控制臺。在接機平臺最前部，安裝了大量的安全裝置來確保操作的安全性。接機平臺采用整體調平，因此避免了登機橋前部出現的長距離側傾通道，使上下飛機的旅客和工作人員舒適度得到改善。接機平臺的旋轉采用液壓驅動，使橋頭旋轉平穩，定位準確可靠。

    登機橋按照元部件結構及其特點可以劃分為以下幾部分：

    （1）旋轉平臺：旋轉平臺是圓形鋼結構，連接著固定通道和活動通道，為橋體在水平和垂直方向的運動提供支點，并給橋體提供必要的結構支撐。旋轉平臺地板在任何時候都保持水平，并且保證了固定通道和活動通道的平滑過渡。

    內容選自產業研究報告網發布的《2013-2017年中國旅客登機橋市場分析及投資方向研究報告》

    （2）活動通道：活動通道之間可以相互伸縮，內外通道之間通過滑塊在鋼軌道上滑行。通道之間的過渡板能夠避免意外的發生，并且保證了輪椅的暢通無阻，通道內兩側裝有扶手。

    （3）行走與升降機構：行走與升降機構主要由兩個升降液壓缸、兩個液壓馬達以及支撐門架和電氣液壓控制系統共同組成，能精確實現行走、升降、轉向等功能，并保證運動的平穩，行走機構做成兩輪驅動。

    （4）接機平臺：接機平臺是和飛機相連接的設備，它能旋轉來適合飛機機身曲線。在接機平臺艙里，有精確控制各種運動的操作控制臺。在接機平臺最前部，安裝了大量的安全裝置來確保操作的安全性。接機平臺采用整體調平，因此避免了登機橋前部出現的長距離側傾通道，使上下飛機的旅客和工作人員舒適度得到改善。接機平臺的旋轉采用液壓驅動，使橋頭旋轉平穩，定位準確可靠。

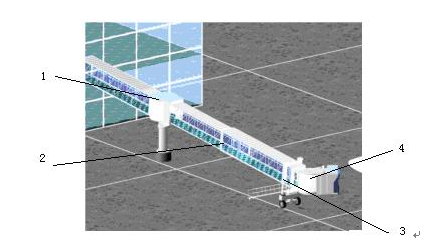

    部件組成：

1旋轉平臺； 2活動通道； 3行走與升降機構； 4 接機平臺

登機橋結構實物圖
