2013年我國醫用氧氣的供應方式分析

中國產業研究報告網訊：

    內容提要：分子篩制氧設備的使用主要通過工業控制計算機（PLC）實現，從系統的開/關、程控磁閥的開/關、參數（流量、純度和壓力）設定到遠程故障監測均可由系統自動完成，工作人員只需要完成系統的正常操作和維護保養。

    醫用氧氣的供應方式主要由傳統鋼瓶供氧、液氧儲罐供氧和分子篩制氧機供氧三種。

    1）傳統鋼瓶供氧

    傳統鋼瓶供氧的氣源一般為深冷法制備，其供應通常采用容積為40升無縫鋼瓶，鋼瓶氣裝壓力一般達到15MPa，高溫、劇烈震動或者碰撞會引發爆炸，從鋼瓶供應引發的火災案例分析，70%至80%事故是在搬運、充灌及換瓶過程中發生的。無縫鋼瓶的重復使用、清洗養護使其本身就是直接或者交叉感染的傳播體。由于深冷法制備的醫用氧氣作為藥品生產許可管理，極易出現區域壟斷的情況，目前全國各地醫用氧氣單價一般在每瓶25元至30元左右，扣除使用耗損，傳統鋼瓶供氧的每立方單價一般為5元至6元。鋼瓶供氧的供應模式最容易產生工業氧氣假冒醫用氧氣的情況。

    2）液氧儲罐供氧

    液氧儲罐供氧是指在常溫下用杜瓦罐保存臨界溫度（－183℃）的液態氧，氣源一般也為深冷法制備，液態氧經過汽化、充裝至傳統鋼瓶或者直接接入醫院的集中供氧系統。液態氧與氣態氧的液氣膨脹率為1:800，氧氣本身為強助燃?xì)怏w，故液氧儲罐儲運存在重大消防安全隱患，一般廠家液氧儲罐的運輸半徑只能局限在100公里以內，對于缺少氧氣廠分布的運輸條件不佳山區、偏遠地區往往存在液氧供應不穩定的隱患；加之醫院大都設置在城市、鄉鎮的中心區域，占地面積較小，單位面積內人員密度較大，發生安全事故后危害性較大。因此，我國對醫院內的醫用液氧儲罐有非常嚴格的消防安全管理要求，醫院設置液氧罐體積不得超過3m³，液氧的貯存、汽化、充裝、使用場所必須設圍墻或柵欄，所屬使用建筑的防火間距不應小于10m，液氧儲罐周?chē)?m范圍內不應有可燃物和設置瀝青路面，安全空間的面積在200平米左右。目前醫用液氧的價格大約在每立方2,100元以上，按1:700至1:800的氣化率，并考慮到前期液氧罐的購置投入，每立方米氣態氧的供應價格3元左右。

     3）分子篩制氧機供氧

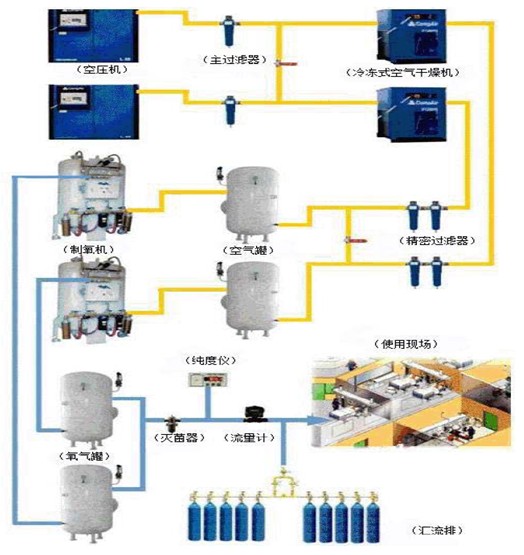

    分子篩制氧設備主要由分子篩制氧主機、空氣壓縮機、冷凍式空氣干燥機、精密過濾器、除菌過濾器、空氣緩沖罐、氧氣緩沖罐和遠程控制終端等組成�？諝鈮嚎s機將環境空氣壓縮至兆帕級（MPa），高壓空氣經過精密過濾器除油、除水凈化后進入空氣緩沖罐，形成一個衡定高壓的空氣進入制氧主機，制氧主機為兩個分子篩吸附塔，其中一個處于高壓吸附狀態，另一個處于低壓解吸再生狀態。兩個吸附塔在計算機控制下，通過程控電磁閥分時接通高壓氣和低壓氣，交替完成吸附和解吸再生流程，進而源源不斷地生產出氧含量為93%醫用氧氣灌入氧氣緩沖罐，經過穩壓后通過中心供氧管道送至用氧終端。分子篩制氧設備的使用主要通過工業控制計算機（PLC）實現，從系統的開/關、程控磁閥的開/關、參數（流量、純度和壓力）設定到遠程故障監測均可由系統自動完成，工作人員只需要完成系統的正常操作和維護保養。


    分子篩制氧設備在常溫、低壓（最高0.6MPa）下工作，不存在安全隱患；原料為設備座落地的環境空氣，主要消耗能源為電力，在供應上不受第三方限制，設備的自動化程度比較高。其缺點是設備運行噪音較大，且氧氣供應需要電力保障，需配備后備氧源防止停電和檢修的情況。

    以一套氧氣產能為15Nm³/H的分子篩制氧設備計算，其主要電力消耗為空氣壓縮機，額定功率為1.5kW/Nm³，在實際使用中有20%至40%的時間處于空轉狀態，實際耗電量平均為1.05kW/Nm³，目前醫院日常用電執行非工業、普通工業用電標準，一般為0.8元/kWH，相當于醫用氧氣的生產成本為0.84元/Nm³，日常維護費用按平均0.5元/Nm³，總成本大約為1.3元/Nm³左右。

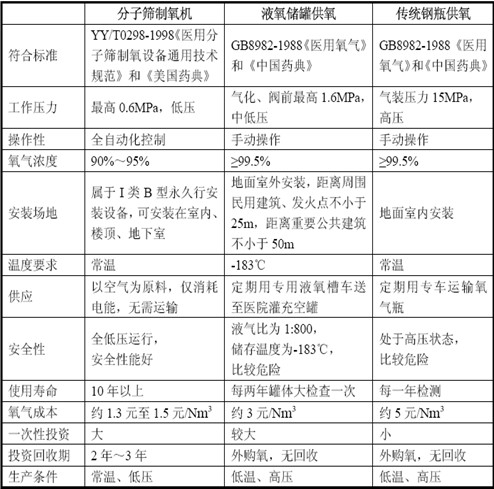

    三種供氧方式競爭性分析
